建築工程施工圖識圖方法

作者: 2022-07-25 0
分享鏈接:

建築工程施工圖識圖方法



第一節 識圖基本知識

第二節 建築工程識圖方法概述

第三節 建築施工圖識圖方法

第四節 結構施工圖識圖方法

第五節 設備施工圖識圖方法

第六節 識圖注意事項




識圖基本知識

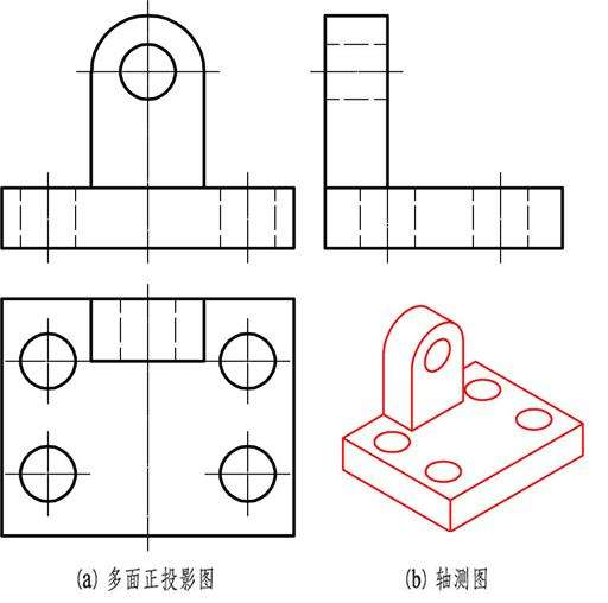

一、六面視圖


在三面視圖的基礎上, 按照“長對正、高平齊、寬相等 ”的三等關系再增加三個投影面形成六面圖。

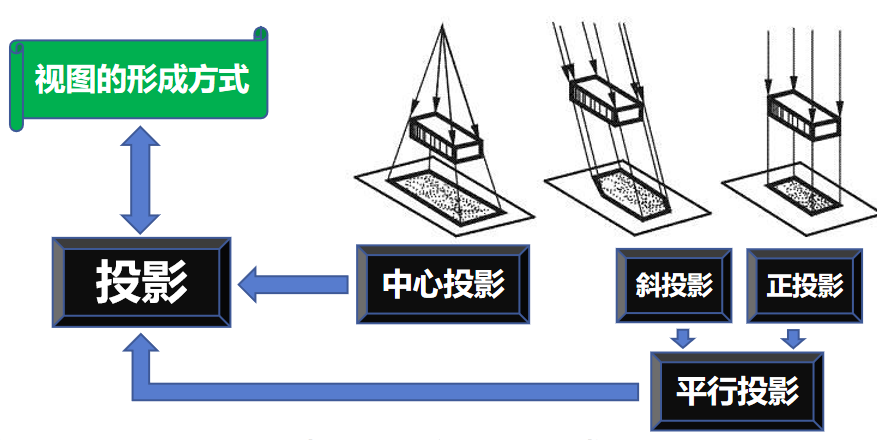

投影線垂直于投影面産生的投影叫做正投影。

建築工程施工圖中常用的平面、立面、剖面圖都是建築物的正投影圖。

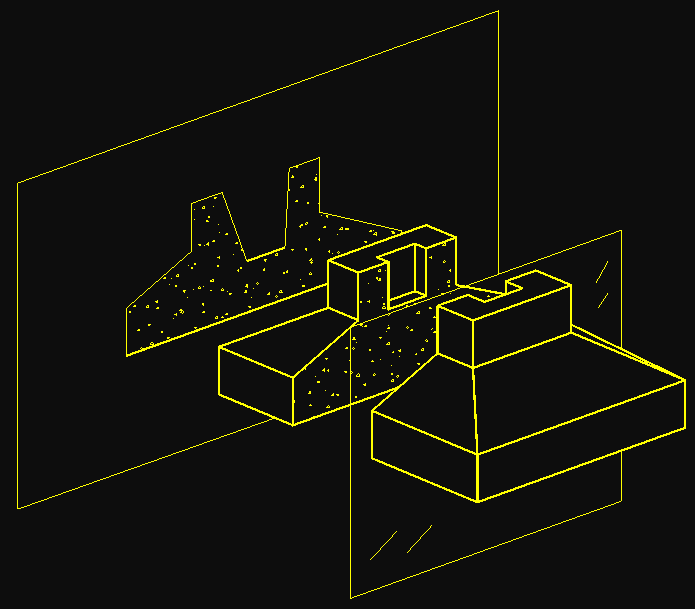

二、剖面圖


剖面圖又稱剖切圖,是通過對有關的圖形按照一定剖切方向所展示的内部構造圖例,剖面圖是假想用一個剖切平面将物體剖開,移去介于觀察者和剖切平面之間的部分,對于剩餘

的部分向投影面所做的正投影圖。


剖面圖的形成:

剖切----移去----投影

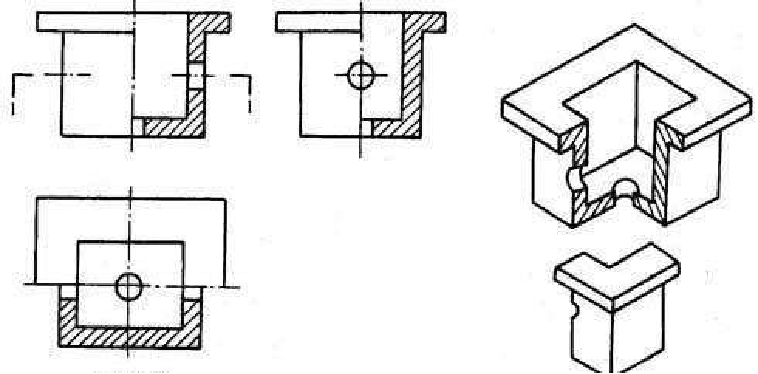

剖面圖的類型:


1、全剖面圖:用假想的平面把物體全部“切開”所得的剖面圖。


2、半剖面圖:當形體具有對稱面,并且内外結構都比較複雜時,可用兩個相互垂直的平面去剖切形體,以圖形對稱線為分界線,一半繪制形體的外形(投影圖),另一半繪制形體的内部結構(剖面圖)。



3、局部剖面圖:保留形體的完整外形,僅在局部進行剖切反映物體内部關系。

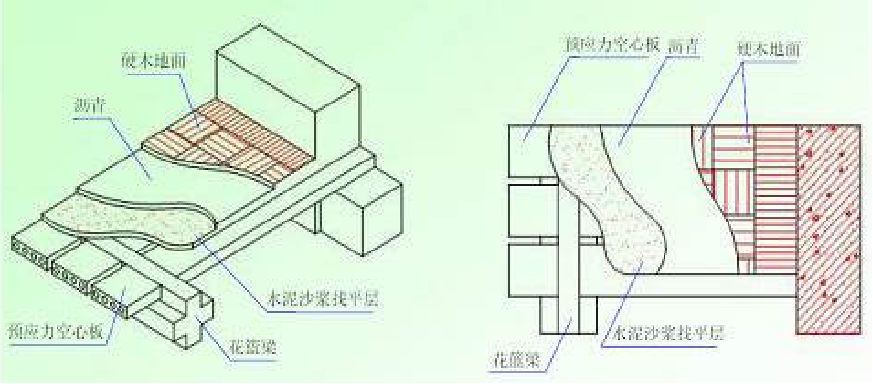

4、分層剖面圖

在建築裝飾工程中,為了表示樓面、層面、牆面及地面等的構造和所用材料,常用分層剖切的方法畫出各個不同構造層次的剖面圖。



為使剖面圖層次分明,被剖得到的實體部分應畫出與該物體相應的剖面線或材料圖例。

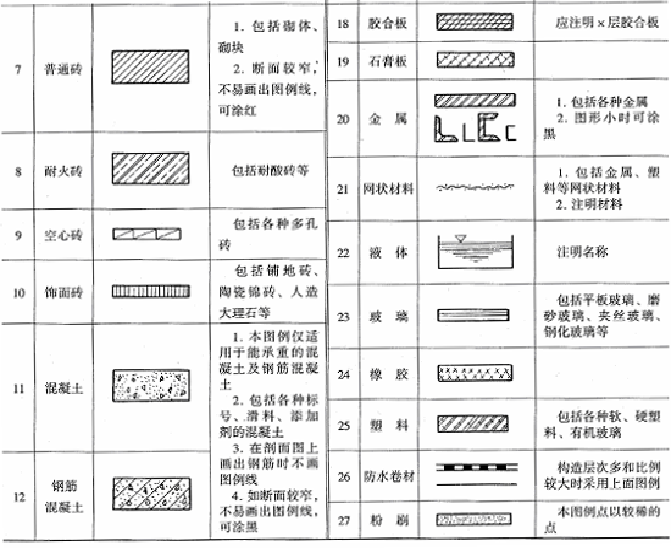

土建中部分常用材料圖例如下:




建築工程識圖方法概述




建築物的分類


按使用功能分

1、民用建築:

居住建築:住宅、公寓、宿舍等。

公共建築:行政辦公樓、文教建築。

2、工業建築

3、農業建築


按主要承重結構材料分

1、磚木結構

2、磚混結構

3、鋼筋砼結構

4、鋼、鋼筋砼結構

5、鋼結構

6、其他結構


按層數分

1、住宅建築:低層1-3層;多層4-6;中高層7-9;高層10-30。

2、公共建築及綜合性建築:總高度大于24層為高層。

3、超高層建築:建築物高于100m。

4、工業建築(廠房):單層廠房、多層廠房、混合層數廠房。

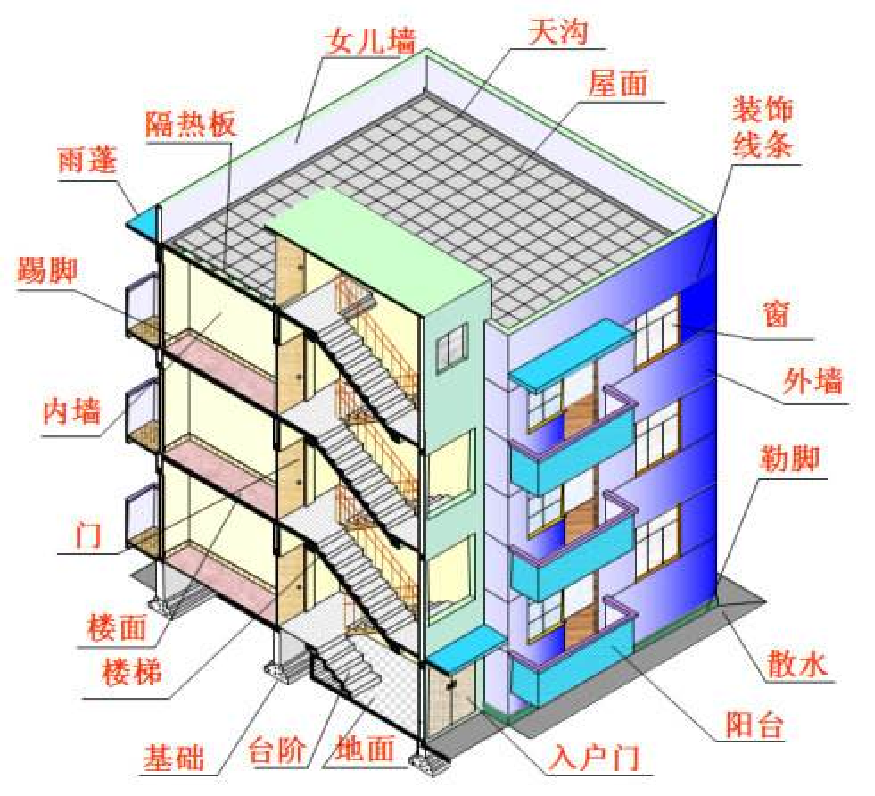

房屋的組成:

一般可認為房屋由基礎或地下室、牆體、或柱、梁、樓闆層與地面、樓梯及垂直交通設施、屋頂、門和窗等結構構件組成。



一、建築工程施工圖的用途與内容


建築工程施工圖是表示工程項目總體布局,建築物的外部形狀、内部布置、結構構造、内外裝修、材料做法以及設備、施工等要求的圖樣。


1、用途

(1)指導施工

(2)編制施工圖預算

(3)安排材料、設備

(4)非标準構件的制作


2、内容

(1)圖紙目錄(既首頁圖)

(2)設計總說明

(3)建築施工圖(簡稱建施)

(4)結構施工圖(簡稱結施)

(5)設備施工圖(簡稱設施)


二、建築工程施工圖的特點


1、施工圖中的各圖樣,主要是用正投影法繪制的。

2、繪圖比例較小,多采用統一規定的圖例或代号來表示。

3、施工圖中的不同内容,使用不同的線型。


三、建築工程施工圖的識圖方向


1、熟悉拟建工程的功能。

了解本工程的類型、聯想基本組成和裝修。

2、細閱說明書、目錄。

了解圖紙有多少類别,每類多少張。

3、先整體後局部,先建築後結構,先平面後立面。

思考:為什麽要先看建築圖再看結構圖?

4、先圖标、文字,後圖樣;先圖形,後尺寸。


建築施工圖是對整個工程的總覽,規劃了建築物的外形、位置,結構施工圖和機電設備施工圖都是為建築施工圖服務,起到了從整體到部分,從大體構造到詳細部件的指導作用,是對建築施工圖的延伸和細化。由建築圖給出一個輪廓和布局,結構圖針對其中的構造關系以及材料需求進行劃分,然後相應地進行機電設備的放置安裝。建築施工圖展現的内容更為豐富,是圖紙中的主體構架。


一套建築施工圖

1、圖紙目錄

2、設計總說明

3、建築總平面圖

4、各層平面圖

5、各方向立面圖

6、必要位置剖面圖

7、節點詳圖



建築施工圖識圖方法

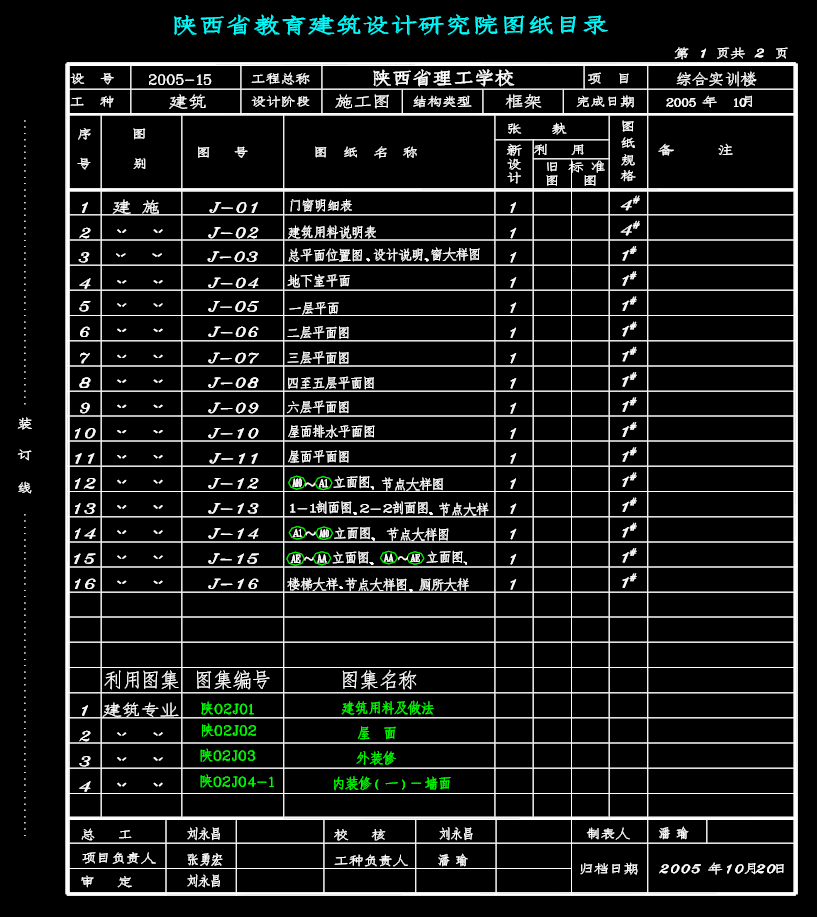

1、圖紙目錄


圖紙目錄包括每張圖紙的名稱、内容、圖紙編号等,表明該工程圖紙由哪幾個專業的圖紙及哪些圖紙所組成,便于檢索和查找。

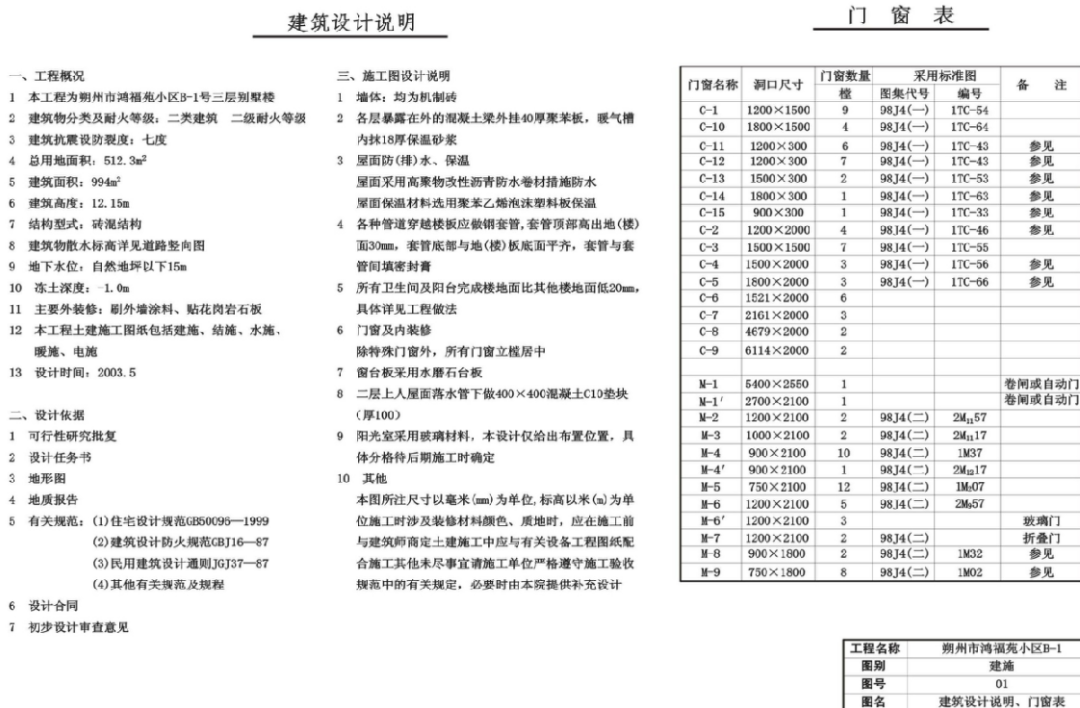

2、設計總說明


設計總說明主要介紹工程的概況和總的要求。内容一般體現:

1、設計依據(如規劃限制、設計規模、建築面積以及有關的地質、氣象資料等)。

2、設計标準(如建築标準、結構荷載等級、抗震要求等)。

3、施工要求(如施工技(jì )術、材料要求以及采用新技(jì )術、新材料或有特殊施工的工藝說明)。



3、建築總平面圖


總平面圖是表示建築物場地總體平面布局的圖紙。它以平面圖的形式表明建築區域的地形、地物、道路、拟建房屋的位置、朝向以及與周圍建築物的關系等情形。由于圖的比例小,房屋和各種地物及建築設施均不能按真實的水平投影畫出,而是作示意性表達。



識讀總平面圖:

1)看圖名、比例、圖例及有關的文字說明。

2)了解工程的用地範圍、地形地貌和周圍環境情況。

3)了解拟建房屋的平面位置和定位依據。

4)了解拟建房屋的朝向和主要風向。

5)了解道路交通及管線布置情況。

6)了解綠化、美化的要求和布置情況。

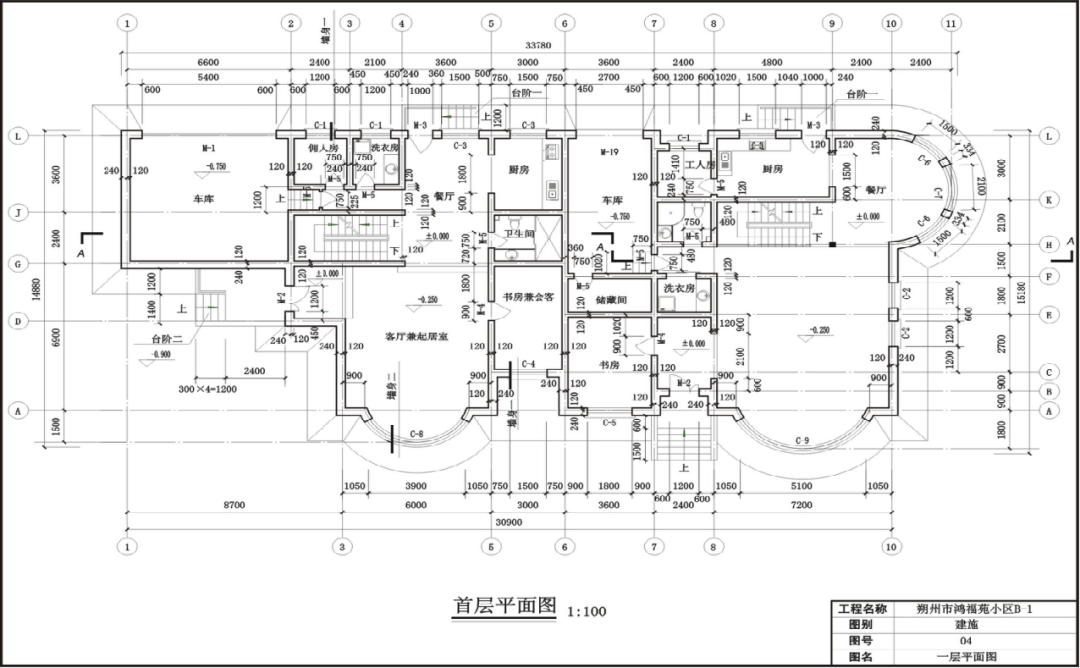

4、建築平面圖


建築平面圖表現建築物的平面狀況和平面布置,包括房間的分割,樓梯和走道的布置,牆柱構件的布局及軸線編号,門窗位置,平面尺寸,衛生設施的布置等。



建築平面圖包含内容:


1、定位軸線

凡是承重的牆、柱,都必須标注定位軸線,并按順序予以編号。


2、圖線

凡被剖切到的牆、柱斷面輪廓線用粗實線畫出,沒有剖到的可見輪廓線用中實線畫出。尺寸線、尺寸界線 、引出線、圖例線、索引符号、标高符号等用細實線畫出,軸線用細單點長畫線畫出。


3、比例與圖例

平面圖常用1∶50、1∶100、1∶200的比例繪制。


4、剖切符号與索引符号

一般在底層平面圖中應标注剖面圖的剖切位置線和投影方向,并注出編号;凡套用标準圖集或另有詳圖表示的構配件、節點,均需畫出詳圖索引符号,以便對照閱讀。


5、平面圖的尺寸标注

平面圖尺寸包括:外部尺寸和内部尺寸


(1)外部尺寸:在外牆外側标注三道尺寸。

第一道(最外一道)尺寸:房屋外輪廓的總尺寸,即從一端的外牆邊到另一端外牆邊的總長和總寬。可用于計算建築面積和占地面積。

第二道(中間一道)尺寸:房屋定位軸線間尺寸,一般橫向軸線間的尺寸為開間尺寸,縱向軸線間的尺寸為進深尺寸。

第三道(最裏一道)尺寸:分段尺寸,表示門窗洞口寬度和位置,牆垛分段以及細部構造等。


(2)内部尺寸:

外牆以内的全部尺寸,主要用于注明内牆門窗洞口的位置及其寬度、牆體厚度、衛生器具、竈台和洗滌盆等固定設備的位置及其大小。此外,還應表 明樓、地面的相對标高,以及房間的名稱,門窗編号。


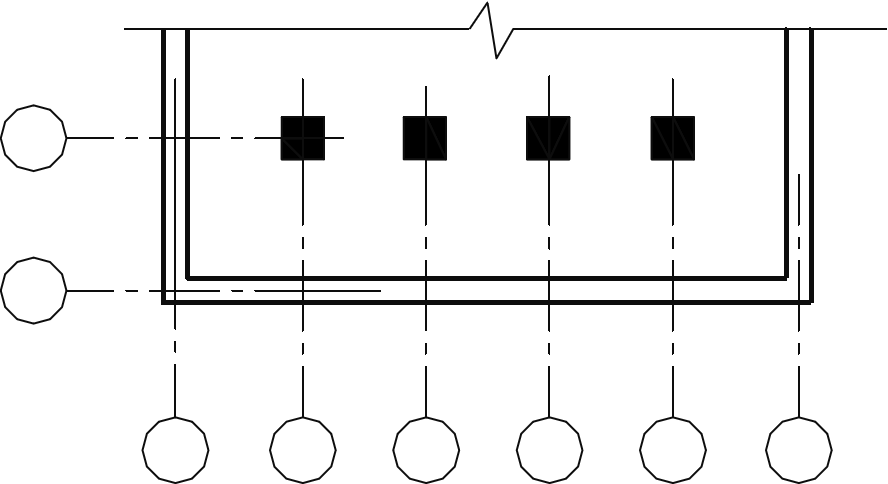

定位軸線及編号:凡是承重構件,都應畫上軸線來确定其位置。

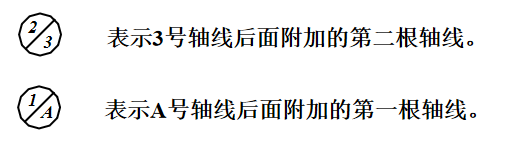

附加定位軸線:


識讀建築平面圖:

1.了解圖名、比例及文字說明。

2.了解縱橫定位軸線及編号。

3.了解房屋的平面形狀和總尺寸。

4.了解房間的布置、用途及交通聯系。

5.了解門窗的布置、數量及型号。

6.了解房屋的開間、進深、細部尺寸和室内外标高。

7.了解房屋細部構造和設備配置等情況。

8.了解剖切位置及索引符号。

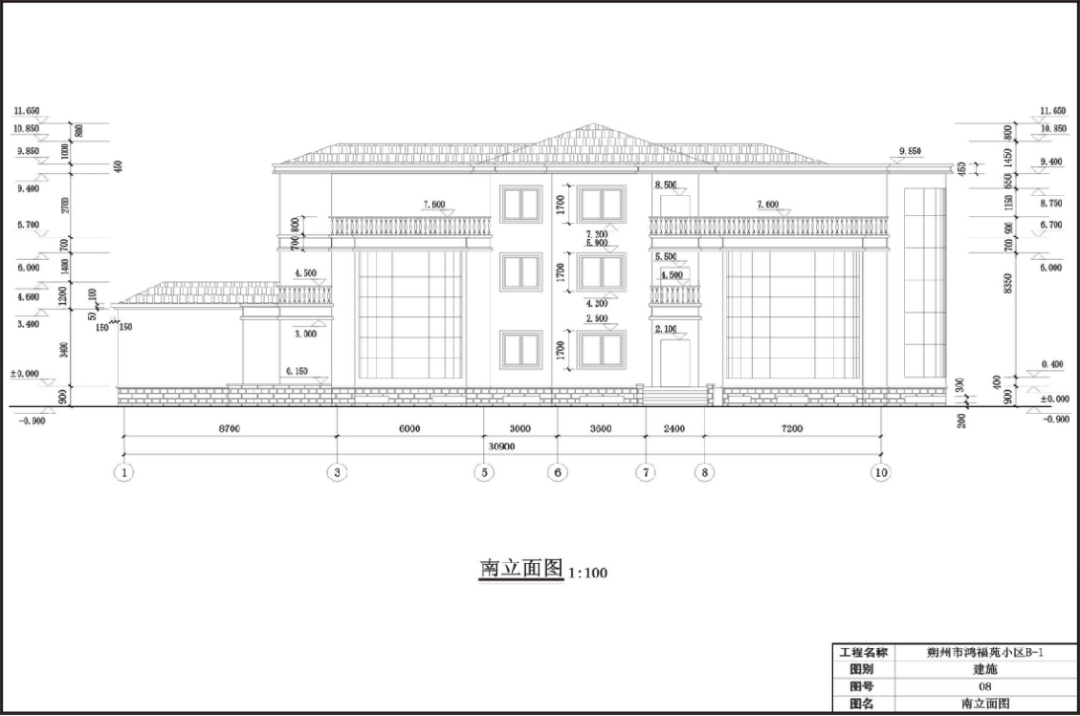

5、建築立面圖


立面圖反映建築外貌,室内的構造與設施均不畫出。由于圖的比例較小,不能将門窗和建築細部詳細表示出來,圖上隻是畫出其基本輪廓,或用規定的圖例加以表示。用來體現建築物立面上的層次變化和藝術效果,為建築物的外形設計和後期裝修提供依據。



立面圖包含内容:

1、立面圖名,必要的文字說明。

2、室外地坪線(粗實線)、勒腳、可見台階、坡道、花台、門、窗、陽台、雨篷、檐口、室外樓梯、牆邊線、突出牆面的柱、雨水管、牆面分格線、外牆裝飾等。

3、外牆各部位标高,如室外地坪、台階、窗台、門窗頂、陽台、雨篷、檐口、屋頂等處。

4、外立面細部構造做法;裝飾節點詳圖索引符号。

5、個别細部的尺寸;立面兩端軸線和編号。


識讀建築立面圖:

1、看圖名、軸線和比例尺,了解表現的是哪個立面。

2、看室外地坪标高,了解室内外高差,核對室外台階踏步數量。

3、了解門窗、陽台、雨篷、台階、屋頂、勒腳等細部的形式和位置。

4、察看各部位标高,了解室内外高差、層高,建 築物總高、雨篷、窗台等的高度。

5、從說明文字或索引符号了解立面裝飾材料、顔色等。

6、了解雨水管的位置,并與屋面平面圖進行核對。

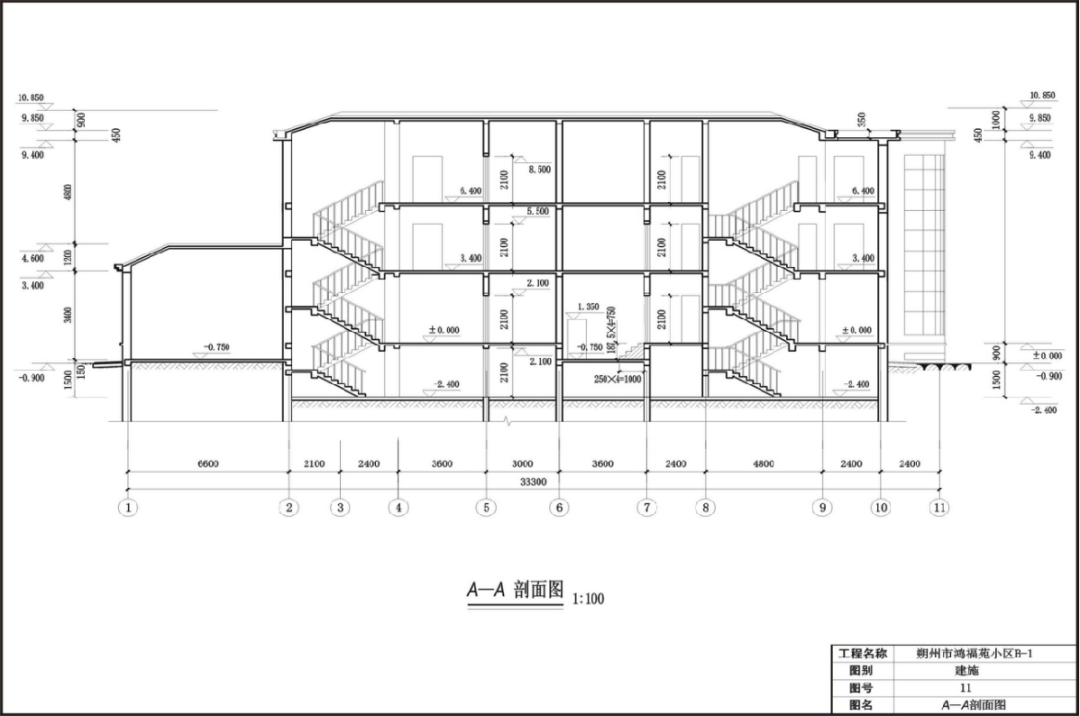

6、建築剖面圖


主要表示房屋的内部結構、分層情況、各層高度、樓面和地面的構造以及各配件在垂直方向的相互關系等内容。


剖面圖的剖切位置應選在能反映内部構造的部位,并能通過門窗洞口和樓梯間。


剖面圖的投影方向及視圖名稱應與平面圖上的标注保持一緻。



識讀建築剖面圖:

1.了解圖名及比例 。

2.了解剖面圖與平面圖的對應關系 。

3.了解房屋的結構形式 。

4.了解主要标高和尺寸 。

5.了解屋面、樓面、地面的構造層次及做法。

6.了解屋面的排水方式 。

7.了解索引詳圖所在的位置及編号。

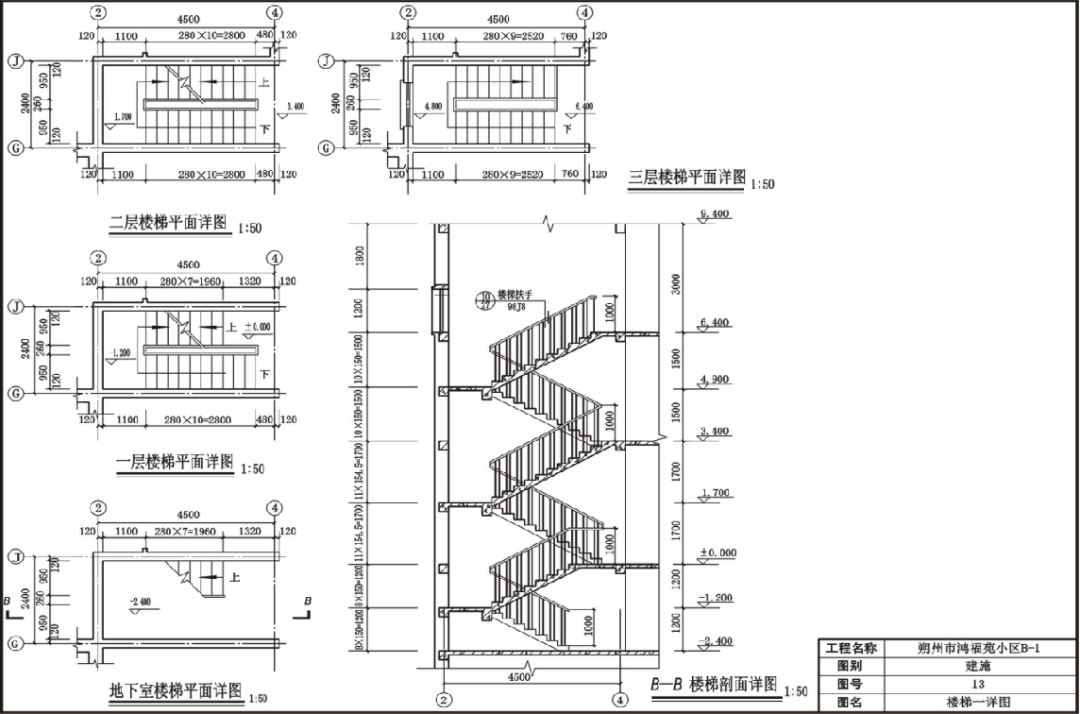

7、建築詳圖


建築平、立、剖反映了房屋的全貌,但由于繪圖的比例小,一些細部的構造、做法、所用材料不能直接表達清楚,為了适應施工的需要,需将這些部分用較大的比例單獨畫出,這樣的圖稱為建築詳圖。建築詳圖是建築細部的施工圖,是對建築平面、立面、剖面圖等基本圖樣的深化和補充,是建築工程的細部施工、建築構配件的制作及編制預算的依據。



建築詳圖包括:牆身詳圖、樓梯詳圖、門窗詳圖等。


建築詳圖的主要内容:

1.圖名(或詳圖符号)、比例 。

2.表達出構配件各部分的構造連接方法及相對位置關系。

3.表達出各部位、各細部的詳細尺寸。

4.詳細表達構配件或節點所用的各種材料及其規格。

5.有關施工要求、構造層次及制作方法說明等。


建築詳圖的特點:比例大,圖示内容詳盡清楚,尺寸标注齊全、文字說明詳盡。



結構施工圖識圖方法

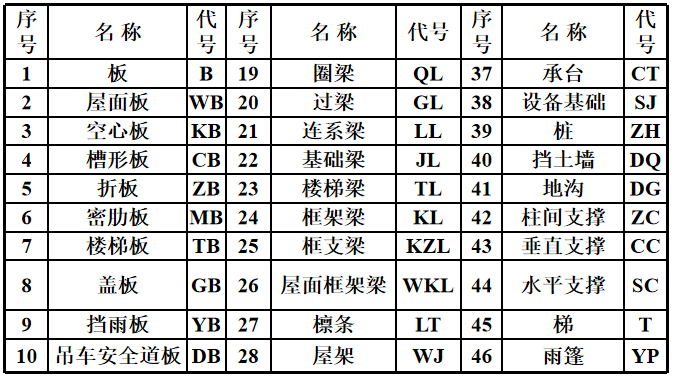

常用構件代号

規定:将構件的名稱用代号表示。

表示方法:用構件名稱的漢語拼音字母中的第一字母表示。



混凝土、鋼筋:

1、混凝土的強度等級:

C15、C20、 C25、 C30、 C35 、C40、C45、C50、C55、 C60、C65、C70、C75、C80 混凝土的強度等級愈高,其抗壓強度愈高。

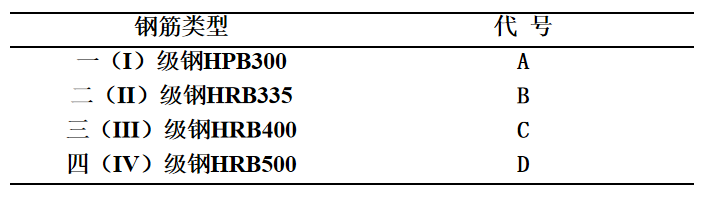

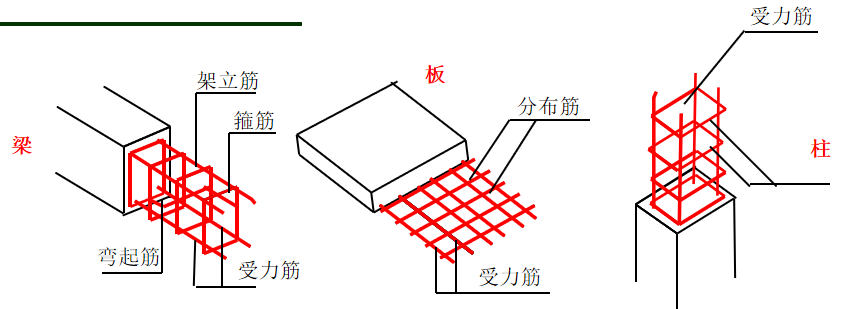

2、鋼筋的種類:



1、受力筋

構件中承受拉應力和壓應力的鋼筋。用于梁、闆、柱等各種鋼筋混凝土構件中。

2、箍筋

構件中承受一部分斜拉應力(剪應力),并固定縱向鋼筋的位置。用于梁和柱中。

3、架立筋

與梁内受力筋、箍筋一起構成鋼筋的骨架。

4、分布筋

與闆内受力筋一起構成鋼筋的骨架,垂直于受力筋。

5、構造筋

因構造要求和施工安裝需要配置的鋼筋。

6、鋼筋的保護層

為防止鋼筋在構件中的鏽蝕,加強鋼筋與混凝土的粘結力,在各種構件中的受力筋外面,必須要有一定厚度的混凝土,這層混凝土就被稱為保護層。

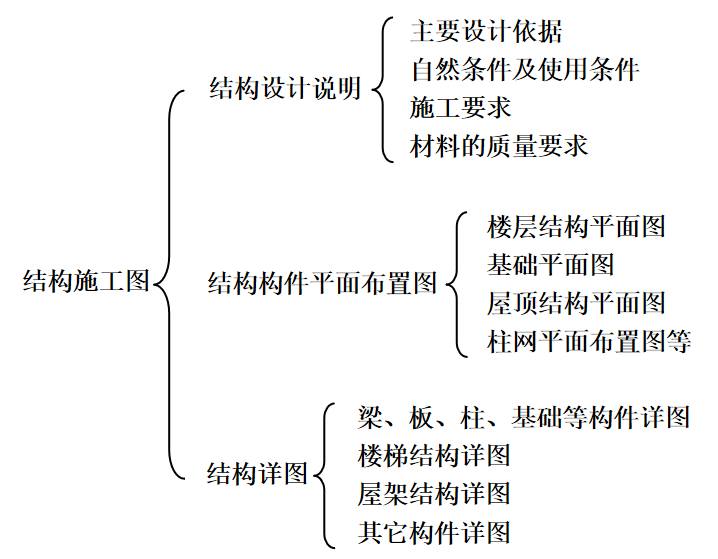

識讀結構施工圖:

1、先通讀建築施工圖了解建築概況、使用功能及要求、内部空間的布置、層數與層高、牆柱布置、門窗尺寸、樓(電)梯間的設置、内外裝修、節點構造及施工要求等基本情況後再閱讀結構施工圖。

2、先看文字說明,從基礎平面圖看起,到基礎結構詳圖。再讀樓層結構布置平面圖,屋面結構布置平面圖。結合立面和斷面,讀垂直系統圖。

3、最後讀構件詳圖、看圖名、看立面、看斷面,看鋼筋圖和鋼筋表。

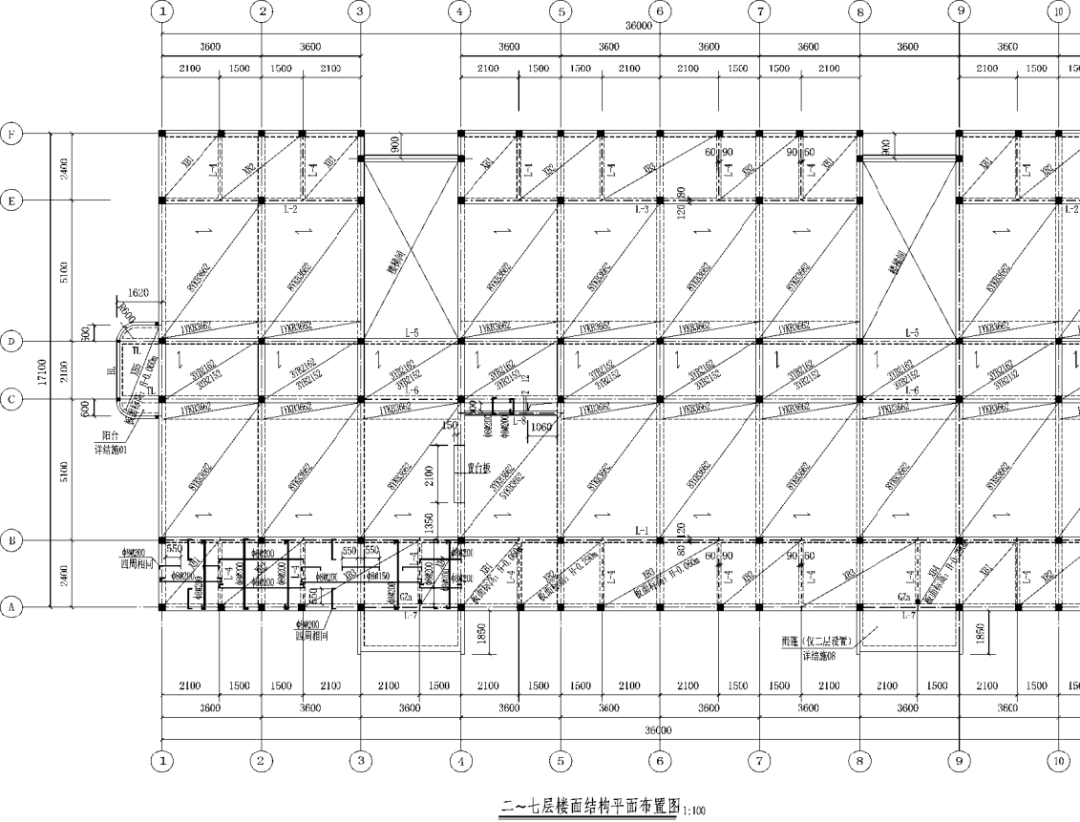

結構平面圖

樓層結構平面圖的圖示内容

表示每層的梁、闆、柱、牆等承重構件的平面布置,說明各構件在房屋中的位置,以及它們之間的構造關系。它是現場安裝或制作構件的施工依據。



識讀樓層結構平面圖:

1、圖名、比例。

2、與建築平面圖相一緻的定位軸線及編号牆、柱、梁、闆等構件的位置及代号和編号。

3、預制闆的跨度方向、數量、型号或編号和預留洞的大小及位置軸線尺寸及構件的定位尺寸。

4、詳圖索引符号及剖切符号文字說明。

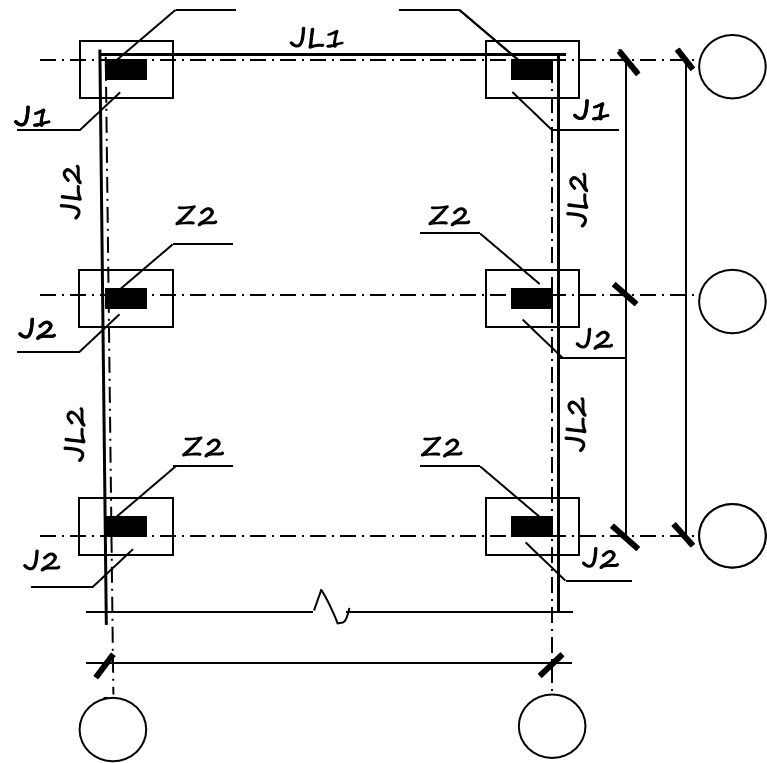

基礎平面圖的圖示内容

1、圖名、比例。

2、縱橫向定位軸線及編号、軸線尺寸基礎牆、柱的平面布置,基礎底面形狀、大小及其與軸線的關系。

3、基礎梁的位置、代号。

4、基礎編号、基礎斷面圖的剖切位置線及其編号。

5、施工說明,即所用材料的強度等級、防潮層做法、設計依據以及施工注意事項等。

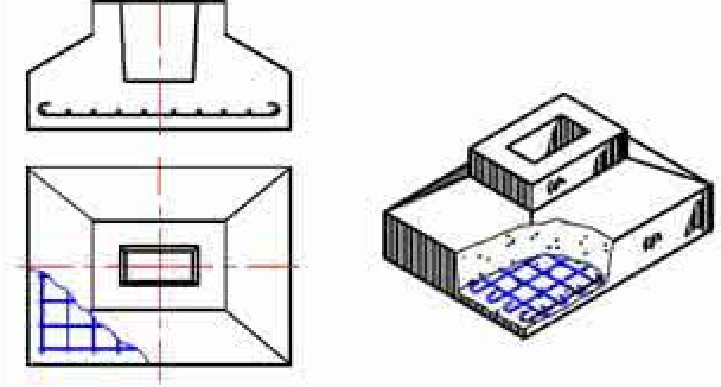

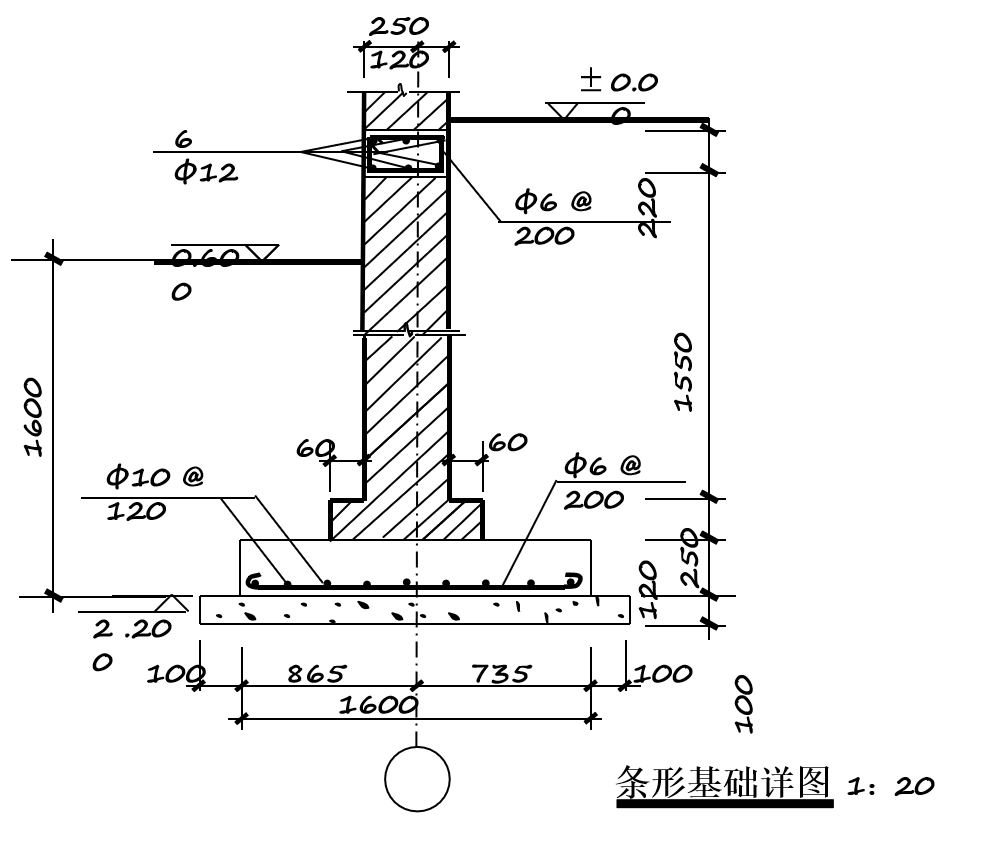

結構詳圖

鋼筋混凝土構件詳圖的内容:

1、構件名稱或代号、比例。

2、構件的定位軸線及其編号。

3、構件的形狀、尺寸和預埋件代号及布置。

4、構件内部鋼筋的布置。

5、構件的外形尺寸、鋼筋規格、構造尺寸以及構件底面标高。

6、施工說明。




設備施工圖識圖方法




什麽是建築設備施工圖?


建築設備是保障一幢房屋能夠正常使用的必備條件,也是房屋的重要組成部分。


建築設備包括:給排水設備、供暖通風設備、電氣設備等,表達這些設備的安裝與制作的圖紙就是設備施工圖。


設備施工圖由基本圖和詳圖組成。

基本圖包括管線平面圖、系統圖、原理圖和設計說明,有室内外之分。

詳圖包括各局部或部分的加工、安裝尺寸及要求。


設備施工圖的特點:

1、各設備系統采用統一的圖例符号表示。

2、各設備系統都有自己的走向。

電氣系統:進戶線→配電盤→幹線→分配電箱→支線→用電設備

給水系統:進戶管→水表井→幹管→立管→支管→用水設備

3、設備施工圖通常用軸測投影圖來表達各系統的空間關系。

4、各設備系統的施工安裝、管線敷設與土建施工是相互配合的。管線應當沿着建築、結構施工圖的預留孔洞中經過,不得随意開鑿孔和損傷梁柱。

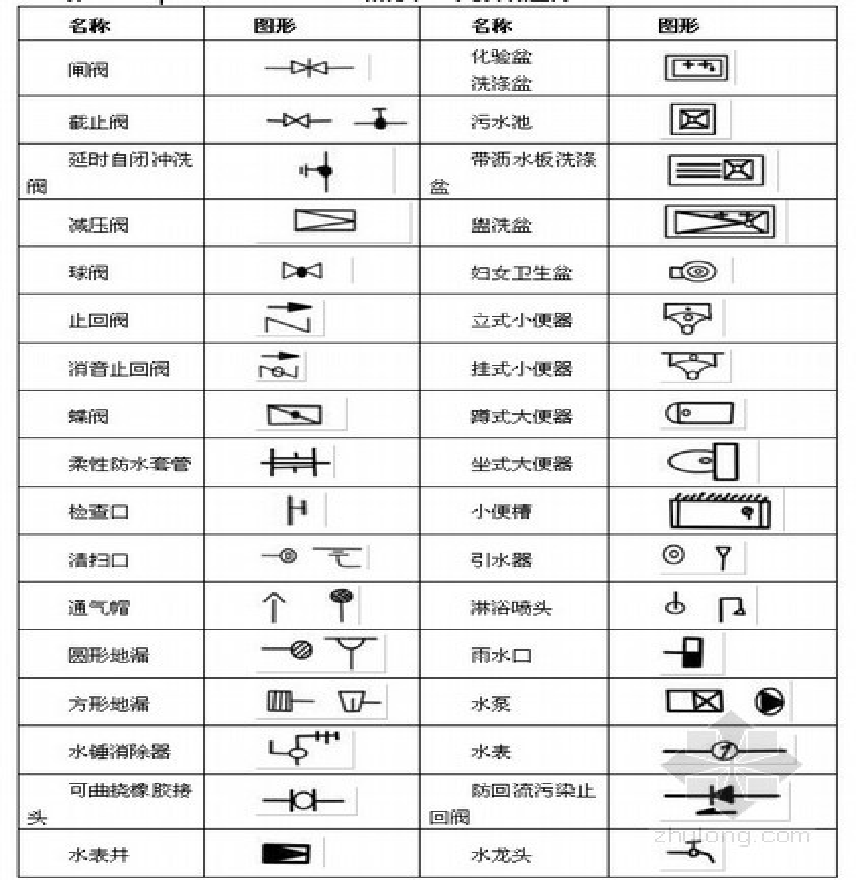

設備圖例舉例



給排水系統施工圖綜合識讀:

1、熟悉圖紙目錄,了解設計說明,明确設計要求。


2、将給水、排水的平面圖和系統圖對照識讀。

給水系統可從引入管起沿水流方向,經幹管、立管、橫管、支管到用水設備,将平面和系統圖對照,弄清管道走向、分支位置,各管道的管徑、标高,管道上的閥門、水表、升壓設備及配水龍頭的位置和類型。


排水系統可從衛生器具開始,沿水流方向,經支管、橫管、立管、幹管到排出管依次識讀,弄清管道走向,彙合位置,各管段的管徑、坡度、坡向、檢查口、清掃口、地漏的位置,通風帽形式等。


3、結合平面圖、系統圖及設計說明看詳圖。

室内給排水詳圖包括節點圖、大樣圖、标準圖,主要是管道節點、水表、消火栓、水加熱器、衛生器具、套管、管道支架的安裝圖及衛生間大樣圖等。圖中注有詳細尺寸,供安裝時直接選用。


供暖與通風系統施工圖綜合識讀:


供暖系統的組成:熱源、輸熱管道、散熱設備。

供暖系統施工圖的組成:

室内供暖施工圖:總平面圖、管道橫縱剖面圖、詳圖、施工說明。

室外供暖施工圖:供暖系統平面圖、軸測圖、詳圖、施工說明。


通風系統的組成:通風管道、通風設備。

通風系統施工圖的組成:平面圖、剖面圖、軸測圖、詳圖。


電氣系統施工圖綜合識讀:

1、熟悉電氣工程圖例和符号。

2、了解建築物土建概況,結合建築施工圖識讀電氣施工圖。

3、按照設計說明→電氣外線總平面圖→配電系統圖→各層電氣平面圖→施工詳圖順序,對工程有一個總體概念。

4、按照電氣分項工程分類,根據平面圖弄清各電器元件的位置、配電方式及走向、安裝電器元件的位置、高度、導線的敷設方式、穿管管徑及導線的規格等。



識圖注意事項




建築施工圖與結構施工圖的異同:


相同處:

如軸線,牆厚,柱尺寸,過梁位置與洞口對應,梁底标高同洞頂标高對應。

檢查立面圖各樓層的标高是否與建施平面圖相同,再檢查建施的标高是否與結施标高相符。


不同處:

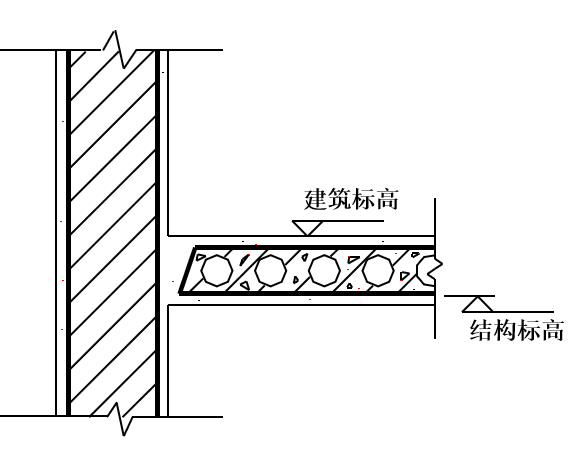

建施圖各樓層标高與結施圖相應樓層的标高應不完全相同,因建施圖的樓地面标高是工程完工後的标高,而結施圖中樓地面标高僅結構面标高,不包括裝修面的高度,同一樓層建施圖的标高應比結施圖的标高高幾厘米。


這一點需特别注意,因有些施工圖,把建施圖标高标在了相應的結施圖上,如果不留意,施工中會出錯。相關聯處,如建施中牆,結施應有梁;建施中底層牆,結施為基礎。
